废纺专用撕碎机适用于服装厂、制鞋厂、箱包厂等工厂生产的边角料、废鞋子、废衣服类的纺织物 主要用于柔性物料的二次撕碎处理 。
注:塑料瓶、塑料膜等不适用于改撕碎机
工作原理
单轴撕碎机由装在主轴上的动刀和安装在机体上的定刀组成 。当主轴低速旋转时,多组动刀与定刀将物料反复切碎,同 时产生高强度的压力推向出料端;这样物料在高压推动下, 不断机体内翻滚研磨,再从机体末端长孔中挤出,并经装在 末端的刮刀将其再次切碎,从而得到理想尺寸的物料,末端 出料口有数条长形孔,可调节出料口的大小,从而取得不同 尺寸的物料粒度。
动刀和定刀在正常使用过程中刀刃会出现磨损现象,磨损 到一定程度后需要及时修补或更换刀具,否则不仅影响产 量及破碎效果,同时对设备正常运行也会产生影响。
1.上箱体 2.轴承座 3.刀辊组件 4.定刀组件 5.下箱体
产品优势
1、模块化刀箱
刀箱采用模块化结构,由高精度的4轴机床一次加工而成。不仅具有较高 的机械强度,更具有较高的机械加工精度,保证设备运行时具有较高的平 稳性与可靠性,延长设备的使用寿命,节约维护成本。

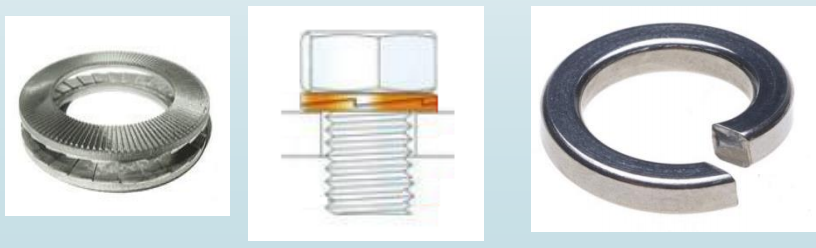

2、先进的防松方法
采用双叠自锁垫圈防止螺栓松动,这种垫圈具有楔入 式独特结构,双面压纹咬合错动,改变了传统依靠摩擦力的 防松方式,这种国际先进的防松技术,利用张力来防止连接 件在强振动时引起的松动,防松效果较其它方式大大加强。
3、较高耐磨性、较强互换性的刀具
刀具原材料采用进口材质,具有较高的耐磨性以及适 中的韧性,通过先进的热处理设备进行热处理后,再由高精 度机床加工而成。具有较高的耐磨性、较强的互换性、较长 的使用寿命。

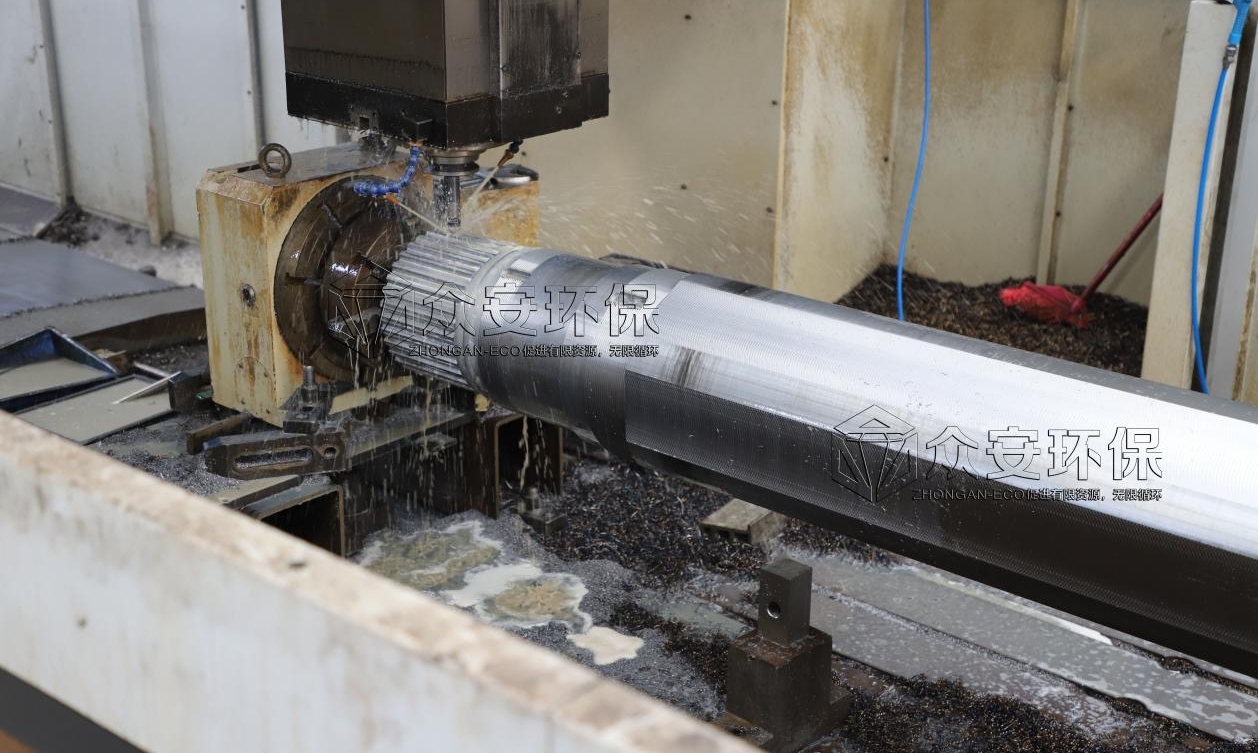

4、较高疲劳极限、较高抗冲击能力的主轴
主轴采用超高强度钢制造,具有高强度和韧 性,通过先进的热处理设备进行热处理,有较高 的疲劳极限、较高抗冲击能力、较长的使用寿命。 主轴由高精度机床加工而成,具有较高的加工精 度,便于刀具的互换。采用花键驱动连接,传递 扭矩大、噪音小,强度大。

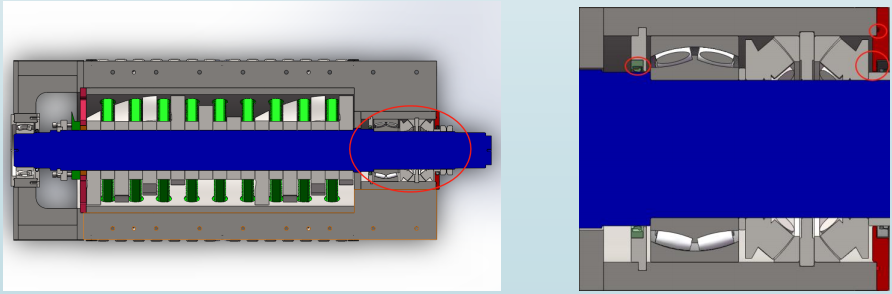

5、多重组合式轴承防尘、密封结构
采用进口轴承,具有较长的使用寿命、较高抗冲击能 力。在刀箱内侧壁与动刀之间有隔离板,隔离板和刀箱内 侧壁之间留有空间,通过隔离板将破碎物与刀箱内侧壁隔 离,可以避免杂质进入轴承。同时轴承端面处密封采用多 重组合式密封结构,有效地阻止粉尘及液体进入轴承。

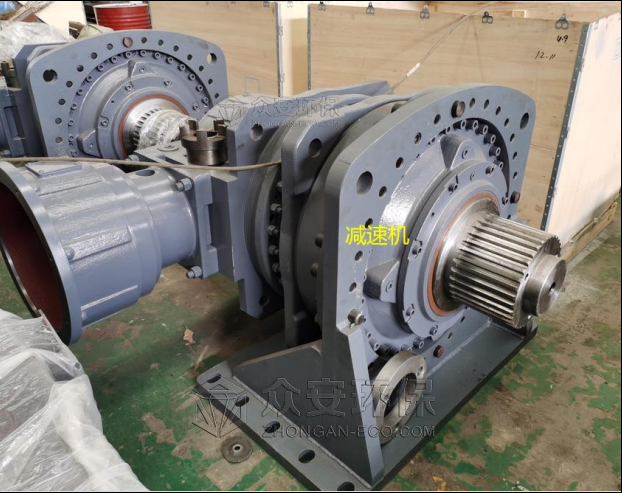

6、知名品牌行星齿轮减速机
1.减速机采用进口轴承,安全可靠、性能优良
2.内齿精磨加工,运行高效、传动效率高、寿命长
3.能够提高生产效率,减少日常维护,节省运营能源消耗
技术参数
设备类型 | 设备型号 | 刀箱尺 (mm) | 转子直径 (mm) | 功率 (kw) | 处理能力 (t/h) | 出料尺寸 (mm) | 重量 (t) |
单轴撕碎机 (RDF/SRF) | XG120 | 800×1200 | 500 | 110-132 | 3-5 | 50-100 | 8.5 |
XG210 | 1000×2100 | 650 | 185-220 | 5-7 | 12.3 | ||
XG290 | 1200×2900 | 800 | 250-315 | 7-10 | 17.5 |
